白酒啤酒调味品饲料都能用的全自动翻转式洗瓶机工作原理

来源：青州市惠联灌装机械有限公司发布时间：21-06-01

全自动翻转式洗瓶机广泛的用于酒类、调味品、饮料及液体药品等各种瓶型的自动化冲洗生产线上，整机采用圆周运行翻转瓶式结构冲洗，配以电气控制元件及自动翻转式瓶夹，具有自动夹紧定位瓶口自动冲洗功能，整体美观耐用。

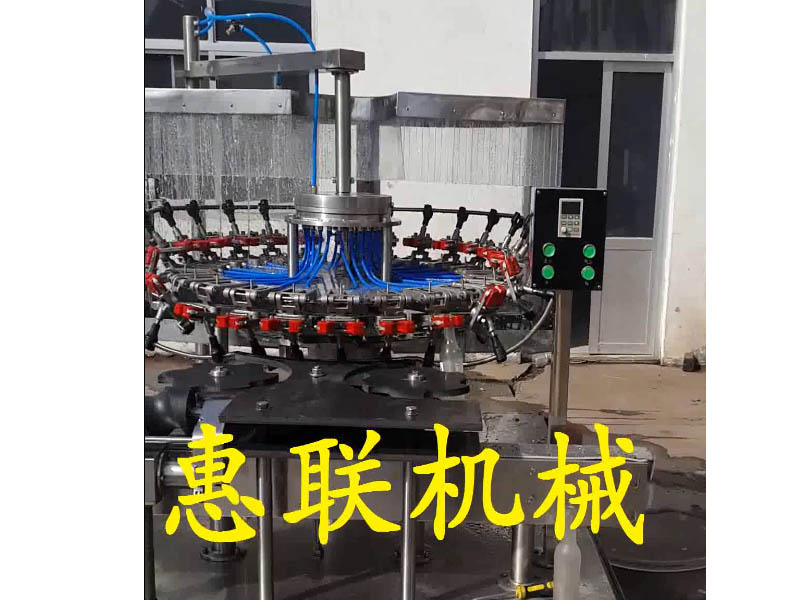

翻转式冲瓶机
1）该机型采用弹性强力机械手抓瓶、翻瓶、冲瓶、控瓶、翻转复位、出瓶等工序，实现了全自动化生产。

2）夹瓶翻转压阀式冲瓶原理效率高、冲洗效果稳定可靠。无瓶自动不压阀不冲洗，节约用水。

3）采用国际变频器变频调速，冲瓶速度自由掌握，当前生产速度数字显示。

4）引进国外先进技术研制开发的翻转机械手具有抓瓶定位准确，翻转活动自如；冲水阀采用中间柱塞导向轴唇形密封圈，密封性能好，使用寿命长，冲瓶力度大冲瓶对中性准等优点。

5）冲瓶机机械手采用冲压、精铸工艺，使用国标304不锈钢材料制作，中间用直齿齿轮过渡夹持形式，使夹瓶、翻瓶、放瓶稳定自如，使设备真正实现高速、高质、高效。导轨滑块、小齿轮、滚轮采用优质聚甲醛（韩国进口OPOM25%增强型）材料，耐磨实用，材料纯度保证，零部件使用寿命长。材料不受温度变化而变化，变形系数小，-20℃~35℃范围内收缩比例小，且能顺利适应设备的动作要求。

6）进出瓶采用数控雕刻中心加工的导瓶螺杆及拨盘，选材上呈，耐磨抗压；瓶子准确导入进瓶导轨，解决了挤瓶、卡瓶、堵瓶、破瓶的难题。

7）只需按动升降按扭及更换相应瓶径拨盘后，即可更换不同瓶径，瓶高的瓶子（请用户提供相应瓶子直径尺寸）。

8）冲瓶机中间采用圆柱管分水阀分水原理，尼龙管同各冲水阀直对衔接，保证在高速旋转过程中进水自如，分水畅通。

9）进瓶挤瓶、升降极限位置、拨轮装置、主电机启动等部位，设有限位行程保护开关，同时带有高位指示信号灯，有效保证设备的安全生产。
